Masamitsu カラー CCD カメラ
1/3" Sony Ex-View CCD
MS-8646H
480TVLの SONY Ex-View CCD カメラ
ホワイトバランス、AGC、露光、逆光補正がDIPスイッチで
設置環境に合わせて設定できます。
ハイマスク
仕様・スペック
| 型番 | MS-8646H | ミラー機能 | - |
|---|---|---|---|
| ｵｰﾄｱｲﾘｽﾚﾝｽﾞ | ビデオ・DCタイプ | ﾊｲﾏｽｸ | DIPスイッチ3のオン/オフでハイイルミネーションマスクの選択 |
| ｲﾒｰｼﾞｾﾝｻｰ | 1/3" Ex-View CCD | ｶﾗｰﾛｰﾘﾝｸﾞ機能 | - |
| 走査方式 | 2:1インターレス | ﾚﾝｽﾞｱｲﾘｽ | DIPスイッチ7のオン/オフでマニュアルとオートの選択 |
| 走査周波数(水平) | 15734 Hz / 15625 Hz | ﾌﾘｯｶｰﾚｽ機能 | DIPスイッチ4で1/120(PAL)と1/100(NTSC)の選択可能 |
| 走査周波数(垂直) | 59.94 Hz / 50.00 Hz | ｹﾞｲﾝｺﾝﾄﾛｰﾙ | - |
| 同期方式 | 内部同期 | 感度アップ | - |
| 信号方式 | 525lines / 625lines | プロ機能スイッチ | 8DIPスイッチ |
| 有効画素数 | 440K / 470K | ﾓｰｼｮﾝﾃﾞｨﾃｸｼｮﾝ | - |
| S/N 比 | 48db以上(AGCオフ時) | ｳﾙﾄﾗﾉｲｽﾞﾘｼﾞｪｸｼｮﾝ(UNR) | - |
| ガンマ比 | 0.45 | ﾜｲﾄﾞﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ | - |
| 解像度 | 480TVL | ﾃﾞｼﾞﾀﾙｽﾛｰｼｬｯﾀｰ | - |
| 映像出力 | 1.0Vp-p(75Ω、BNC) | ﾌﾟﾗｲﾊﾞｼｰﾏｽｸ機能 | - |
| ﾌｫｰｶｽﾓｰﾄﾞ | マニュアル | 輪郭補正 | ディフォルト設定 |
| 最低被写体照度 | 0.2LUX.(F1.2) | 電源電圧 | DC7.5V-18V(ﾃﾞｭｱﾙﾊﾟﾜｰ) |
| ﾎﾜｲﾄﾊﾞﾗﾝｽ | DIPスイッチSW-1.2で選択(ATW,PUSH,WB-Lock) | 消費電力 | 90mA/12VDC |
| ｵｰﾄｹﾞｲﾝｺﾝﾄﾛｰﾙ | DIPスイッチ5のオン/オフでAGCモードHigh/Lowの切り替え | 接続コネクター | 映像出力：BNCコネクター 12VDC入力：ネジ接続端子 |
| 露光(AE/ME) | DIPスイッチ8のオン/オフで自動露光(AE)とマニュアル露光(ME)の選択。DIPスイッチ4.6.7でシャッタースピード調整（８タイプ） | 使用時環境温度 | -10℃～+50℃(14ﾟF～122ﾟF) |

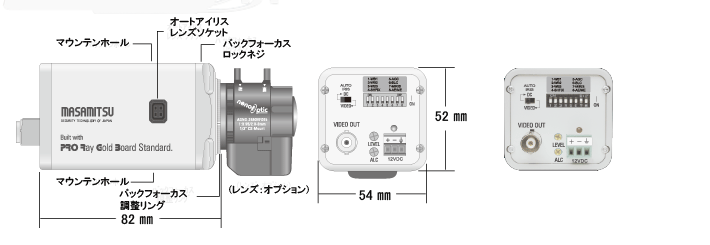

| 逆光補正 | DIPスイッチ6のオン/オフで逆行補正モードの選択 | 外形寸法 | 82.0mm(L)x54.0mm(W)x52.0mm(H) |
| D/Nｽｲｯﾁ | - | 重量 | 約235g |
| ﾃﾞｲﾅｲﾄﾓｰﾄﾞ | - |
